Light tunnel with rigid light transmitting tube SRT

Tragaluz tubular plano con tubo rígido SR_

Descripción

tragaluz tubular plano, tragaluces tubulares en mexico
SR_  - con tubo rígido.
SR_-L - con tubo rígido y con la iluminación adicional del ático con luz natural. El tragaluz montado en el techo garantiza el uso cómodo de la habitación.

Características del nuevo diseño del tragaluz tubular:

  • mejor coeficiente térmico (aproximadamente el 10% más) en comparación con una versión con cúpula
  • tapajuntas integrado – para instalación más rápida.

Tragaluz tubular SR_ light tunnel está compuesta del elemento para tejado, tres elementos de tubo transmitor - SRM 61cm, el codo SRK, el embellecedor de techo, difuzor de luz y el kit de montaje. La longitud total de todos los elementos del tubo compuesto el línea recta son 2,1 m (SR_ 550 – 1.8m).






Características:

  • TUBO TRASMISOR RÍGIDO -  El tubo transmisor esta hecho de aluminio, cubierto por una capa superreflectante de base de plata que se caracteriza por el coeficiente de  reflexión superior al 98% (el coeficiente de reflexión de la luz en el nuevo reflejo es del 90-95%).Las mínimas pérdidas de transmisión de la luz permiten el uso de los tragaluces tubulares SRT, de  longitud que pueda alcanzar los 12 metros. Durante el montaje no es necesario acortar los tubos, ya que esta hecho en base de telescopio. Sólo hace falta introducir un elemento dentro de otro para obtener la adecuada longitud.

  • ELEMENTO DE TEJADO - se compone de una marco de aluminio en el que se coloca un vidrio templado de 4 mm. El tubo trasmisor está montado en el perfil interior del marco. El elemento de tejado está hecho de chapa de aluminio o de un vidrio orgánico especial (L – versión con iluminación adicional de la buhardilla) y está integrada con el tapajuntas. El conjunto está en color gris-marrón RAL 7022 que encaja con los colores típicos de techos.

  • EMBELLECEDOR DEL TECHO - El embellecedor del techo y un dispositivo difusor de luz son los únicos elementos visibles en el tejado una vez instalado el tragaluz tubular. La luz reflejada en el interior del tubo transmisor cae en el dispositivo difusor de la luz. Su tarea principal es difundir la luz dentro de la habitación. Se compone de un difusor transparente y otro mate, los cuales tienen filtro UV. Ambos difusores se colocan en la junta, que los combina en una pieza. Entre los difusores hay una cámara de aire, que es un aislante entre el interior de la habitacion y el tubo transmisor. Esto permite minimizar el riesgo de condensación en el interior del tubo.

  • CODO - El codo SRK cambia el ángulo del tubo transmisor 0 a 65°. Para los tragaluces tubulares SR_ y SR_-L 550 el codo SRK está disponible solo opcional.
    Pendiente de instalación entre 15 y 60°.



*Para el tragaluz tubular SR_ 550 y SR_-L 550, el codo SRK  disponible sólo como una opción.

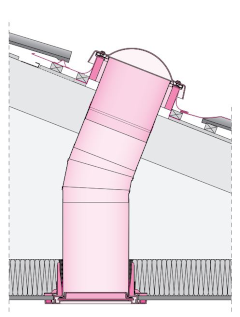

Sección transversal del tragaluz tubular SR_:

Tragaluz tubular plano con tubo rígido SR_
