Flashings

Tapajuntas para materiales de cubierta ondulado EHN-A, EHN-A XDP

Descripción

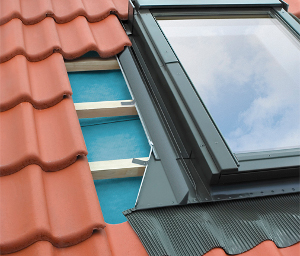

Flashing for Tiled Coverings EHN-A, EHN-A XDPEl tapajuntas EHN se adapta a la instalación de ventana de tejado sobre material de cubierta ondulado, todo tipo tejas de hasta 90mm de canto y cubiertas metálicas de perfil alto. Se aplica en instalaciones individuales de ventanas.Para proyectos de conjunto también existe una versión Kombi de tapajuntas tipo EH. Solo disponible en versión EHN para profundidad de instalación de la ventana +3cm respecto a la línea de la cubierta. Puede ser instalado en tejados con un grado de inclinación entre 15º y 90º.









EHN-A XDP consists of standard EHN-AEHN-A XDP se compone con EHN-A estándar (1)

el conjunto de tapajuntas XDP:

(2) tapajuntas impermeable

(3) aislamiento térmico hecho con lana de oveja especialmente impregnada






Componentes del tapajuntas:

Está formado por 4 elementos básicos. La parte inferior del tapajuntas consta de un babero elástico de 220 mm de largo que incorpora una tira plástica engomada que garantiza la unión de éste al material de cubierta. Los solapes adosados a los lados facilitan el drenaje del agua. Los canales laterales evitan la acumulación de polvo, hojas, agua y nieve.



Vertical and horizontal cross-section with EHN- A flashing elements

Partes del tapajuntas:


1 — babero de 220mm de largo
2 — elementos laterales
3 — parte superior del tapajuntas
4 — chapas para sujeción del tapajuntas
5 — canalón
6 — esponja hidrófuga
