Flashings

Tapajuntas para cubiertas plano EL

Descripción

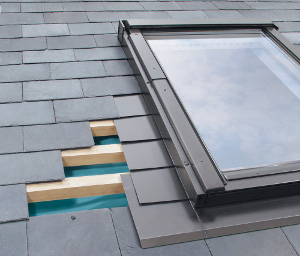

Tapajuntas para cubiertas plano ELEl tapajuntas EL, es adecuado para ventanas de altura (FX, FV, FVE) instaladas con materiales para techos planos tales como baldosas, techos con doble vuelta y pizarras, etc., se adapta a estos materiales con hasta 5 mm de espesor.


Para proyectos de conjunto también existe una versión Kombi de tapajuntas EL:

  • para nivel V en vertical, horizontal y grupos
  • para nivel J solo combinaciones horizontales

Este tapajuntas permite la instalación de la ventana en dos niveles respecto a la línea de cubierta N (0cm), J (-3cm).
El nivel estándar para la instalación de ventanas con el tapajuntas EL es N (ELN).
Puede ser instalado en tejados con grados de inclinación entre 15° y 90° profundidad N y V; entre 20º y 90º profundidad J.



Componentes del tapajuntas

Se compone de unas chapas laterales que se colocan alternándose con el material de la cubierta. Las solapas adosadas a los lados facilitan el drenaje del agua.

Tapajuntas para cubiertas plano EL

Partes del tapajuntas

1 — parte superior del tapajuntas
2 — parte inferior del tapajuntas
3 — elementos laterales
4 — tiras de aluminio para la fijación
