Flashings

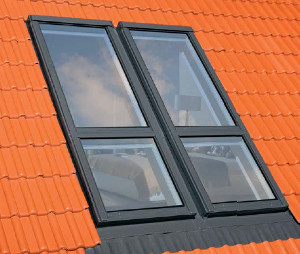

Tapajuntas para ventana balcón ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G Thermo

Description

Flashings for balcony window ESV/G, EZV-A/G, EHN-A/G, EHN-AT/G ThermoEl tapajuntas E__ / G está diseñado para la ventana balcón FGH-V Galería. Los tapajuntas completan la instalación de las ventanas para tejado y garantizan su estanquiedad. Están marcados con la letra G para indicar que es para Galería.

Los tapajuntas disponibles:

  • ESV / G - para material de cubierta plano con 10mm de espesor (2x5 mm) tipo pizarra o lámina asfáltica
  • EZV-A / G – para materiales de cubierta de hasta 45mm de espesor, p.ej. tejas de perfil bajo, chapa metálica
  • EHN-A / G – materiales de cubierta ondulado con máximo de 90mm de espesor, p.ej. teja alicantina
  • EHN-AT / G Thermo - un tapajuntas universal con aislamiento térmico diseñado para la mayoría de los materiales de cubierta hasta 90 mm de espesor.

Pendiente de instalación entre 35 ° y 55 ° en profundidad V y N.

La ventana balcón FGH-V Galeria se puede adosar con la ventana de eje superior FDY-V y para ello se debe pedir un tapajuntas especial K__ / G. Ambas ventanas (FGH-V and FDY-V) tienen la hoja inferior de la misma altura de 98 cm.



Componentes del tapajuntas


El tapajuntas está formado por un elemento inferior, superior y los elementos laterales. La parte inferior del tapajuntas consta de un babero elástico que incorpora una tira plástica engomada que garantiza la unión de este al material de cubierta. El tapajuntas estándar tiene (con excepción de ESV/G) un canalón que facilita el drenaje del agua.
Vertical and horizontal crosssection with EZV-A/G flashing element

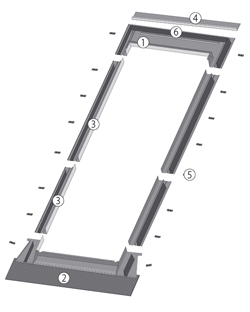

Elementos del tapajuntas EZV-A/G


1 — parte superior del tapajuntas con aislamiento
2 — parte inferior con babero elástico
3 — elementos laterales con esponjas hisrófugas
4 — canalón
5 — chapas para sujeción del tapajuntas
6 — perfil sujeción de la teja
