Flashings

Tapajuntas para cubiertas con baja inclinación ESA, EHA-P

Descripción

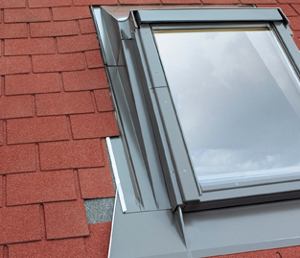

Flashing for Changing Window Installation Angle ESA, EZA-P, EHA-PRecomendado para la instalación de ventanas en cubiertas con poca inclinación (por debajo de 20º). Este tapajuntas permite una elevación de 10º sobre el ángulo de inclinación del tejado. Normalmente se utiliza para la instalación de ventanas individuales, aunque también están disponibles para combinaciones de ventanas en horizontal (en este caso se requiere una distancia de 20 cm entre ventanas).







Hay dos disponibles tipos de tapajuntas, cuyo uso depende de la cubierta del techo:

  • ESA para material de cubierta plano con 10mm de espesor (2x5 mm) tipo pizarra o lámina asfáltica
  • EHA para material de cubierta con un máximo de 90mm de espesor, cubiertas de todo tipo de teja o de chapa metálica

Puede ser instalado en tejados con grados de inclinación entre 10º y 75º



Componentes del tapajuntas:

Está formado de 4 elementos básicos. Los elementos inferiores se adaptan al material del tejado. Los elementos superiores y laterales están perfilados de tal forma que crean un área de aislamiento entre el tapajuntas y los elementos laterales, aislando las partes superiores. Los modelos EHA y EZA incorporan un babero cuya función es la de conseguir la perfecta adaptación entre la ventana y los materiales de la cubierta, además de la función de drenaje. Los canales laterales evitan la acumulación de polvo, hojas, agua y nieve.



Vertical and horizontal cross-section with EZA flashing elements

Partes del tapajuntas:


1 — Parte inferior con babero incorporado
2 — Elementos laterales
3 Parte superior del tapajuntas
4Chapas para sujeción del tapajuntas
5Canalón
6Chapas para sujeción del tapajuntas
