Flashings

Tapajuntas de unión de ventana de tejado con vertical EUN/B, EUV/B, EUV-L/B

Descripción

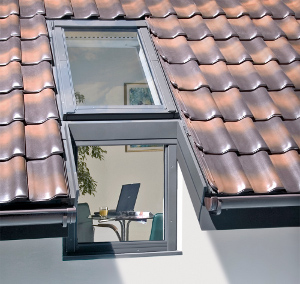

Kołnierze do zespolenia kolankowego EUN/B, EUV/B, EUV-L/BLos tapajuntas EU_/B han sido diseñados para su uso exclusivo con la nueva línea de ventanas verticales B_L. El tapajuntas EU_/B resuelve la instalación del conjunto de ventanas de tejado sobre la ventana vertical

Están disponibles en tres niveles respecto a la línea de cubierta, seleccionado el grado de profundidad:

  • N (+3 cm),V(0)
  • J (-3 cm)

La profundidad estándar de instalación de ventanas de tejado con el uso de tapajuntas es la profundidad V- versión EUV/B. EUV/B es universal y permite la instalación de ventanaen varios tipos de material de cubierta plana, mientras que el tapajuntas EUV-L/B se utiliza para materiales de cubierta planos (2 capas x 5 mm ). Existe también una versión Kombi que permite instalar conjuntos horizontales de varias ventanas de tejado sobre ventanas verticales.


El grado de profundidad del montaje de tapajuntas según la inclinación del tejado:
— profundidad “V”, “N” para inclinación entre 15° y 55°
— profundidad “ J “ para inclinación entre 30° y 55°



Componentes del tapajuntas

Incluye las piezas necesarias para ocultar las juntas de unión exterior e interior de las ventanas, así como el recubrimiento del alero con secciones de 120cm.



Schemat kołnierza do zespolenia kolankowego EUN/B, EUV/B, EUV-L/B

Partes del tapajuntas EUV/B


1 – tapajuntas ventana de tejado sin incluir la parte inferior
2 – elementos de unión entre las dos ventanas
3 – revestimiento de aluminio
4 – elemento de sujeción de la ventana vertical
5 – perfiles laterales
6 – perfil contra el viento
7 – perfil de recubrimiento





Instrucciones
