Flashings

Tapajuntas con aislamiento adicional EHN-AT Thermo

Descripción

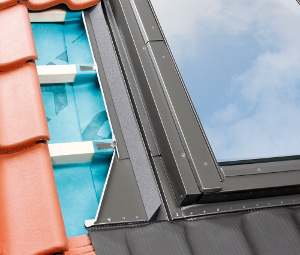

Flashing with Additional Thermal Insulation EHV-AT Thermo, EHN-AT ThermoEl nuevo y universal tapajuntas EHN-AT Thermo con aislamiento adicional en una solución ideal que garantiza una conexión firme y ¨caliente¨ entre la ventana y el material de cubierta. Esta formado de 4 elementos básicos, cada uno de los cuales está revestido de un material térmico aislante. El babero tiene una tira adhesiva de PVC fijada en la cara inferior, la cual permite una perfecta adherencia con el material de cubierta. Los solapes adosados a los lados facilitan el drenaje del agua. Los canales laterales evitan la acumulación de polvo, hojas, agua y nieve. Aplicación del tapajuntas EHN-AT Thermo permite aislar la ventana por encima del nivel de los rastrales. Por debajo del nivel de los rastrales se aplica el conjunto aislante de lana XDP. El tapajuntas Thermo aumenta el valor U de la ventana hasta el 15 % dependiendo del tipo de la ventana, evitando así los puentes térmicos y pérdida de calor. El tapajuntas EHV-AT Thermo es universal y se adapta a todo tipo de materiales de cubierta hasta 90 mm de canto, en particular con tejas de alto perfil y cubiertas de chapa metálica. Como estándar se aplica para la instalación de ventanas individuales, aunque tmabién está disponible para combinaciones de ventanas en grupos, instalación en tejados con grados de inclinación entre 15° y 90° para profundidad V (0 cm).

Flashing cross-section with thermo insulation materialSección tranversal del tapajuntas con aislamiento adicional

Componentes del tapajuntas

El tapajuntas EHV-AT Thermo es un tapajuntas universal, compatible con todos tipos de material de cubiertas. El tapajuntas es 22 mm más ancho que el estándar y está compuesto de cuatro elementos básicos (elemento inferior, dos elementos laterales y elemento superior), cada uno está revestido de un material térmico aislante con pegamento ya hecha a la medida. El babero tiene una tira adhesiva de PVC fijada en la cara inferior, la cual permite una perfecta adherencia con el material de cubierta. Los solapes adosados a los lados facilitan el drenaje del agua. Los canales laterales evitan la acumulación de polvo, hojas, agua y nieve.



Vertical and horizontal cross-section with EHV-AT Thermo elements

Partes del tapajuntas EHV-AT Thermo


1 — parte superior del tapajuntas con aislamiento térmico adicional
2 — parte inferior del tapajuntas con babero
3 — elementos laterales con esponja hidrófuga
4 — canalón
5 — chapas para sujeción del tapajuntas
6 — perfil soporte de la teja
