Sistema de dos aguas para techo plano EFR

Descripción

sistema de dos aguas, tragaluces de dos aguasEl sistema de dos aguas para techo plano es una nueva propuesta en la gama de los productos de FAKROis a new proposal in the FAKRO product range.

Este sistema combina ventanas de techo con una estructura para el sistema de dos aguas prefabricada sin perder la estética de la ventana. El ERF es entregado al cliente como una solución completa, incluyendo madera, bordillo térmicamente aislado y un juego completo de tapajuntas.

El EFR es una solución estética y altamente efectiva para iluminar habitaciones en edificios con techos con ángulos bajos. Su diseño permite la instalación adicional de accesorios.

La versión básica del EFR es para ventanas con ancho de 78 y 114 cm, mientras que la altura estándar de este sistema es de 118 cm. La distancia básica entre las ventanas adyacentes es de 40 mm. El sistema de dos aguas EFR puede ser utilizado en techos con inclinación de 0º y 15º.

Componentes del sistema

El sistema EFR de dos aguas consiste en un bordillo de madera hecho de tableros impermeables de 12mm de espesor, aislados con paneles de EPS de 100mm de espesor. Al interior de las paredes del bordillo se terminan con madera contrachapada, que se puede recubrir con el revestimiento de acabado. Se incluyen las juntas universales de carpintería. Después de instalar el bordillo de madera, se debe sellar y fijar correctamente la cubierta del tejado.



Sistema de dos aguas EFR - sección transversal de forma vertical y horizontal with Electro windows

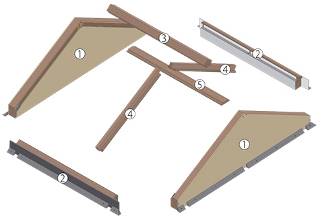

1 — Bordillo de madera con aislamiento - elementos laterales
2 — Bordillo de madera con aislamiento - elementos frontales
3 — Barra superior de unión
4 — Soporte, viga de acabado
5 — Tabla de acabadosistema de dos aguas

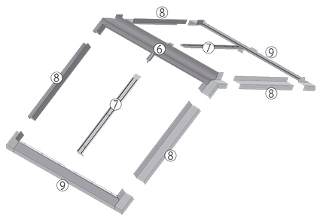

6 — Cubierta superior del tapajuntas
7 — Canaletas de unión sistema de dos aguas

8 — Lado lateral del tapajuntas
9 — Lado frontal del tapajuntas
