Smoke ventilation

Sistema salida de humos

Uso del sistema

El humo que genera el fuego, supone una gran amenaza para la vida y la salud de la gente. Más del 90% de las víctimas de los incendios mueren por inhalación de humo y no, como se suele pensar debido a la alta temperatura o por el contacto directo con el fuego. El humo junto con el calor emitido causa grandes daños materiales en los edificios atrapados por el fuego. Utilizando los apropiados sistemas para expulsar el humo y el calor se puede evitar en gran medida los riesgos derivados de su concentración. La ventana Salida de Humos FSP controlada desde la unidad de control del sistema salida de humos opera con sensores de humo y pulsadores de alarma creando de esta forma un sistema gravitacional de salida de humo y calor. El sistema se utiliza en los edificios públicos (especialmente en las escaleras de edificios, apartamentos multifamiliares, hoteles, etc.)



System application

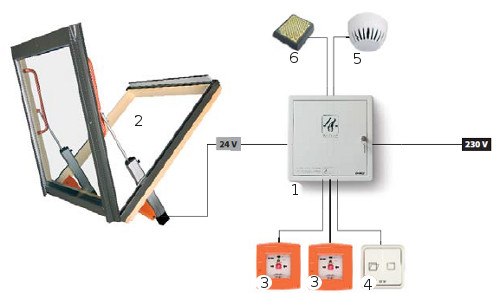

Esquema de la instalación del sistema salida de humo y calor

System application

Edificio sin sistema salida de fuego y calor



El sistema facilita la apertura y cierre manual de una ventana salida de humo, el cual elimina el exceso de calor, humo y gases tóxicos de los espacios durante un incendio.
El uso del sistema aumenta la seguridad de los residentes ya que elimina el humo de la salida y vias de emergencia, facilita localizar el origen del fuego y su rápida extinción.
Una vez que el sensor detecte el humo, envía una señal a la unidad de control, que a su vez habilita automáticamente los motores eléctricos que abren la ventana.
En caso de que uno detecte el incendio antes, se puede abrir la ventana salida humo pulsando el botón RT 42.
El sistema también permite la ventilación diaria mediante la apertura de las ventanas con el interruptor de ventilación LT 43U.
Después de un periodo de tiempo programado la ventana se cierra automáticamente.
Al sistema se puede conectar el sensor de lluvia ZRD que cierra la ventana en caso de lluvia. En el caso de un incendio la señal del
sensor no afecta el control de la ventana.

Gravitational System of Smoke and Heat Expelling



Sistema salida de humos gravitacional

Gravitational System of Smoke and Heat Expelling

Componentes del conjunto

Símbolo

Nombre del dispositivo

Tipo de cable de alimentac
1.RZN 4402K

Unidad de control con alimentación
de emergencia para 1 ventana

cable de alimentación (2 x 1mm²)
1.RZN 4404K

Unidad de control con alimentación
de emergencia para 2 ventanas

 cable de alimentación (2 x 1,5mm²)

1. RZN 4408K

Unidad de control con alimentación
de emergencia para 4 ventanas

cable de alimentación (3 x 2,5mm²)

2. FSP P1

Ventana salida de humo

cable eléctrico (3 x 1 mm²)

3. RT 45

Pulsadores de alarma cable eléctrico (5 x 1 mm²)
4. LT 84U Interruptor de ventilación

cable eléctrico (3 x 1 mm²)

5.OSD 23 Sensor de humo

cable eléctrico (2 x 1 mm²)
6. ZRD

Sensor de lluvia

cable eléctrico (2 x 1 mm²)

Instalación

La instalación del sistema requiere conectar la unidad de control de salida de humos con la fuente de alimentación de 230V AC, y después mediante unos cables adecuados a otros componentes del sistema. (La sección de cada cable está incluida al lado del nombre de cada uno en la tabla). La longitud del cableado necesario depende de la colocación de los componentes individuales.
El esquema de las conexiones eléctricas se encuentra dentro de las instrucciones de montaje de la unidad de control.
La instalación del sistema salida de humos debe ser realizada por una persona cualificada que posea un certificado de calidad de dichos equipos (potencia eléctrica hasta 1 kV). La prueba de fiabilidad del sistema deberiá realizarse cada 6 meses.

Todos los componentes ofrecidos por Fakro tienen certificados y están aprobados para su uso en la construcción.

Características:

  • Eliminación del calor y humo durante un incendio

  • Apertura automática o manual de la ventana salida de humo FSP durante un incendio

  • Ventilación del edificio y cierre automático de la ventana después de un tiempo preestablecido
